Mettre en évidence:
Cabine photovoltaïque préfabriquée de 35 kW
, Cabine photovoltaïque préfabriquée de 10 kW
, Ensemble complet de haute tension de 10 kW

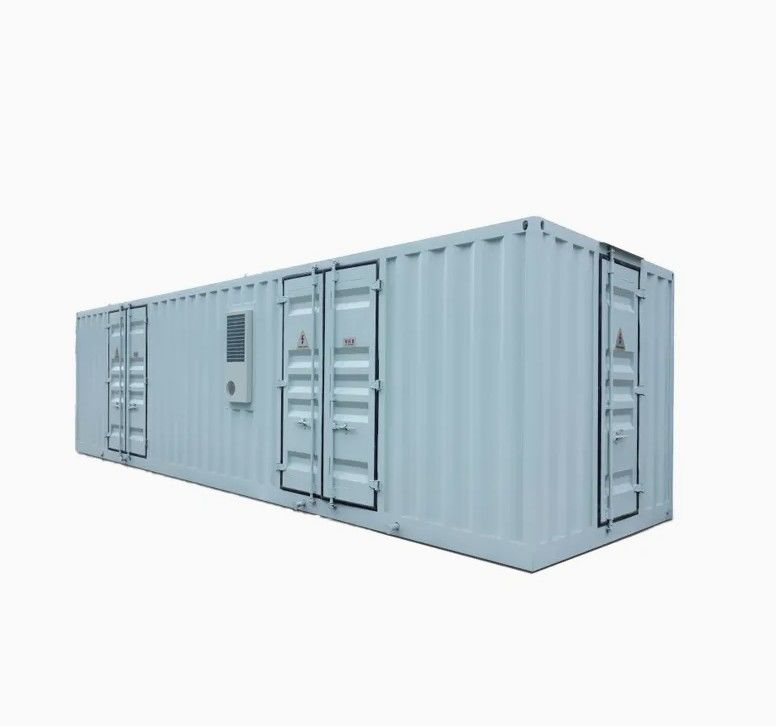

Substation de réseau électrique de cabine photovoltaïque préfabriquée 10kv-35kv IP54 personnalisée
Substation de réseau électrique de cabine photovoltaïque préfabriquée de 10kv-35kv IP54
Résumé
Fournir des solutions d'assemblage entièrement modulaires pour les sous-stations, réduisant l'espace au sol de 30% et le cycle de conception, d'installation et de mise en service du système de 70%;La chambre préfabriquée entièrement en métal est équipée d'un système de contrôle environnemental intelligent, qui peut être appliqué à des environnements climatiques et géologiques complexes tels que des températures élevées, une humidité élevée, du sable et de la poussière.
Prise en charge de l'accès à la plate-forme de cloud énergétique eCloud, fournir un diagnostic de santé à distance, une analyse de défaut,Guidance de maintenance et autres fonctions pour réaliser une gestion du cycle de vie de la sous-station et de l'équipement sans surveillanceLa sélection de l'ensemble des équipements de la sous-station peut être personnalisée en fonction des besoins réels, d'un fonctionnement fiable et d'une assurance qualité.
Exigences et caractéristiques du processus de production
La carrosserie de l'habitacle n'est généralement pas équipée de fenêtres, les ventilateurs et la climatisation étant utilisés pour assurer la ventilation.climatisation, la salle de contrôle principale et la salle de service doivent être équipées de fenêtres pour faciliter l'éclairage et la ventilation.
Le toit du corps de cabine peut adopter le tuyau de drainage de climatisation; le plancher de la cabine est une plaque inférieure mobile antisecramique et antistatique,et le support en acier de la plaque de fond mobile est fixé au fond de la cabineLa hauteur de la plaque de fond mobile ESD devrait être de 200 à 250 mm, ce qui favorise la pose et l'entretien des câbles.
L'intérieur de la cabine préfabriquée doit être équipé de mesures de protection contre le bruit et de vidéosurveillance, ainsi que d'une boîte de distribution d'énergie, d'un panneau de commutation, d'une prise, etc.
Domaine d'application
Production d'énergie éolienne, production d'énergie photovoltaïque, production d'énergie éolienne en mer, production d'énergie photovoltaïque distribuée et autre nouvelle station de renforcement du champ énergétique
Substation du réseau électrique de 10 à 35 kV
Les grandes usines et les entreprises minières pour leur propre sous-station
Comparaison entre cabine préfabriquée et sous-station traditionnelle
| point |
sous-station extérieure classique |
sous-station de cabine préfabriquée |
| Espace au sol |
Environ 3000 mètres carrés |
Environ 2000 mètres carrés |
| Période de construction |
Environ 3 à 4 mois |
L'ensemble de la station est préassemblée dans son ensemble, tout l'équipement est préfabriqué par l'usine et peut être installé sur place. |
| Utilisation du câble |
Le dispositif est distribué, et la quantité de câbles primaires et secondaires est grande |
L'équipement est hautement intégré, la distance électrique est raccourcie et le câble peut être économisé d'environ 30% |
| Exigences environnementales |
Les exigences environnementales élevées, le sable de vent, la condensation et d'autres zones environnementales difficiles sont très nocifs pour les équipements |
Conception de cabine entièrement en métal, niveau de protection IP54, équipé d'un système HVAC parfait, peut empêcher le sable, la condensation, améliorer la fiabilité de l'équipement |
| Coûts de construction et de gestion |
Beaucoup de bâtiments,coûts de construction élevés;L'équipement est fourni par différents fabricants et le coût de coordination et de gestion est élevé |
Conception préfabriquée, toute la station annule le bâtiment, le coût de construction est faible; Tout l'équipement fourni par la société, et responsable de tous les travaux d'installation et de débogage,faibles coûts de gestion |
| Coûts d'exploitation et de maintenance |
Conception ouverte, affectée par l'environnement, coûts élevés d'exploitation et de maintenance |
Conception fermée, essentiellement non affectée par les conditions extérieures telles que l'environnement, les faibles coûts d'exploitation et de maintenance |
